في الهندسة الإنشائية الحديثة، يُعدّ كلٌّ من الخرسانة والفولاذ من روائع البناء، وفي الوقت نفسه، يُشكّلان حاجزًا كهرومغناطيسيًا. ففي المشاريع متعددة الطوابق عالية الكثافة، وناطحات السحاب، والمجمعات الجوفية الضخمة متعددة المستويات، تُشكّل هذه الكتلة الإنشائية بيئةً قاسيةً لانتشار موجات الراديو. وتُجبر أنظمة الاتصالات التقليدية مديري الهندسة والمرافق على خيارٍ غير فعّال: إما قبول القيود المادية الصارمة لخط البصر في الأجهزة المستقلة غير المتصلة، أو الالتزام بتكاليف تشغيل شهرية متزايدة، ورسوم اشتراك في المنصات، ومناطق ميتة هيكلية عميقة، وهي سمةٌ مميزة لشبكات "اضغط للتحدث عبر الشبكة الخلوية" (PoC) التي تعتمد على الاتصالات الخلوية.
لكسر هذا التنازل الذي استمر لعقود، تُقدّم شركة كانغلونغ راديو نقلة نوعية في بنية الشبكة. فمن خلال نشر إطار عمل شبكي لا مركزي مستقل يُلغي الاعتماد على البنية التحتية الأساسية، بات بإمكان العمليات الصناعية واسعة النطاق الآن تحقيق تغطية شاملة من أعلى إلى أسفل عبر مختلف التضاريس الرأسية وتحت الأرضية. تُحلّل هذه الورقة البحثية الآليات التقنية، والقواعد الخوارزمية المُدمجة، واستراتيجيات النشر المحلية المُستخدمة لضمان اتصال سلس عبر مبنى شاهق من 22 طابقًا وقبو بعمق 9 مستويات.
في هندسة تغطية الراديو التقليدية، ينطوي ربط الاتصالات بين مبنى مكون من 22 طابقًا فوق سطح الأرض ومجمع أقبية محصنة بعمق 9 مستويات باستخدام أنظمة الراديو التناظرية PMR أو الرقمية DMR القياسية على تحديات مادية ومالية جسيمة. تاريخيًا، كانت الطريقة الوحيدة المجدية لضمان اختراق مثل هذه الأرضيات الخرسانية السميكة هي تطبيق نظام هوائي موزع داخلي (DAS) أو ربط كابلات محورية واسعة النطاق.
اختناقات البنية التحتية التناظرية والرقمية القديمة
تكاليف رأسمالية وعمالية باهظة: يتطلب تحقيق التغطية فرقًا هندسية للتركيب الرأسي مئات الأمتار من كابلات الترددات اللاسلكية المحورية الثقيلة ذات الفقد المنخفض أو مغذيات التسريب المشعة في جميع أنحاء الرافعات المركزية. يتطلب ذلك حفرًا أساسيًا متعمقًا عبر جدران الحماية الهيكلية المتعددة، وتمديدًا واسع النطاق لقنوات الكابلات، و نشر مقسمات طاقة باهظة الثمن، ومضخمات ثنائية الاتجاه مدمجة (BDAs)، وموصلات. التنفيذ غالباً ما تستغرق العملية أسابيع، وتستنزف ميزانيات ضخمة في العمل اليدوي والهيكلة الإنشائية. التعديلات. علاوة على ذلك، يمكن أن يؤدي أي عطل مادي في الكابل أو أكسدة الوصلات الناتجة عن الرطوبة الجوفية إلى حدوث تعديلات. عزل الشبكة بأكملها، مما يحول عملية استكشاف الأخطاء وإصلاحها داخل قنوات خرسانية مخفية إلى مهمة مستحيلة.
ميزة المصفوفة اللاسلكية من كانغلونغ
نشر حقيقي بدون بنية تحتية: تعمل بنية شبكة KangLong LoRa المخصصة على إلغاء الحاجة إلى مغذي الترددات اللاسلكية الرأسي يتم إجراء التعديلات الهيكلية بالكامل على الخطوط والكابلات الخارجية. وذلك لأن كل عقدة ترحيل تقوم بتكوين نفسها تلقائيًا. بفضل الاتصال اللاسلكي، تتقلص مدة النشر من أسابيع إلى ساعات معدودة. لا توجد أسلاك بين الطوابق يجب مدّها، ولا لا حاجة لتجريد الكابلات، ولا حاجة لصيانة شبكات هندسية معقدة. هذا النهج الجديد يقلل من استخدام الأجهزة بشكل مباشر خفض تكاليف التخصيص والعمالة بأكثر من 80%، مما يضمن بنية شبكة مرنة وقابلة للتكيف بدرجة عالية. يتوسع بشكل طبيعي بالتوازي مع تصميم المبنى.
القدرة على اختراق البيئات الهيكلية المحمية بعمق دون الحاجة إلى محطات قاعدة مركزية عالية الطاقة يعتمد على بروتوكول LRAN (الشبكات الآلية بعيدة المدى) 1.0. تم تطويره بواسطة شركة KangLong Radio. يقوم بروتوكول الشبكات الرقمية المخصص بتحويل نقاط النهاية الطرفية المستقلة إلى عقد توجيه ذكية وديناميكية.
تتضمن المكونات المادية الأساسية وحدة تحكم دقيقة من سلسلة STM32F4 ذات جودة صناعية لتنفيذ العمليات الخوارزمية عالية السرعة التنفيذ باستخدام محرك إرسال واستقبال لاسلكي فائق القوة SX1278 يعمل في نطاق تردد UHF 400-510 ميجاهرتز. بدلاً من الاعتماد على بنى الشبكات اللاسلكية الاستهلاكية التي تعاني من تصادمات حزم البيانات الشديدة والتأخير في حالة حدوث تدهور أثناء نقل الصوت، يقدم LRAN 1.0 مصفوفة تشفير رقمية مخصصة و نواة برمجية مدمجة لتشفير الصوت مدعومة بمحرك أجهزة WT2031. ينتج هذا التكوين جودة عالية
حزم صوتية رقمية مضغوطة تحقق وضوحًا تامًا حتى في ظل ظروف فقدان الإشارة الشديدة، تسجيل معدل خطأ البت (BER) أقل من 5٪ عند عتبة استقبال فائقة الحساسية تبلغ -120 ديسيبل ميلي واط.

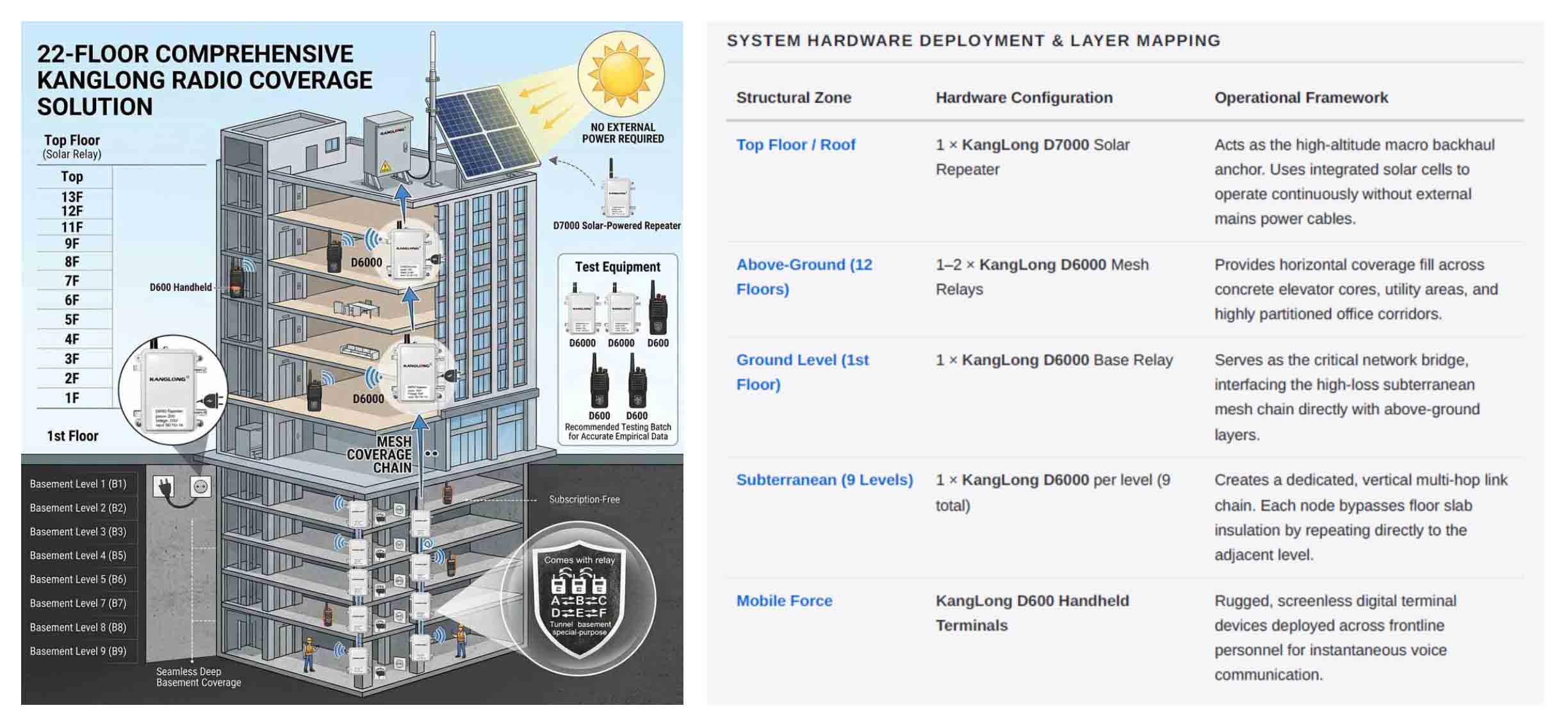

يتطلب التغلب على التدهور الهيكلي الهائل لمجمع الطوابق السفلية المكون من 9 مستويات بنية رأسية مستمرة شبكة لاسلكية متسلسلة. يتم إنشاء بنية خطية عبر الطوابق من خلال نشر عقد لا مركزية في نقاط هيكلية حرجة. المقاطع العرضية، مما يسمح للإشارات بالالتفاف حول العوائق المادية وتسلق الحدود الهيكلية.
لأن ألواح الأرضيات الخرسانية المسلحة تعمل على تحييد موجات الترددات الراديوية الأفقية بشكل فعال، فإن الإرسال الناشئ من لا يمكن لأعمق ملجأ تحت الأرض في الطابق السفلي التاسع أن يصل مباشرة إلى الهواء الطلق. في ظل هذا التصميم، يقوم جهاز الترحيل D6000 الموجود في الطابق السفلي رقم 9 بالتقاط الإشارة محليًا وتوجيهها عموديًا إلى جهاز الترحيل الموجود في الطابق رقم 8. تتدفق المياه تدريجياً عبر طبقات الطابق السفلي التسع حتى تصل إلى نقطة الانتقال في الطابق الأول. من هنا من نقطة المراقبة، يتم نشر الحزمة إلى الهياكل العلوية وتعزيزها بواسطة نظام الطاقة الشمسية المستقل D7000 جهاز إعادة الإرسال على السطح، مما يضمن تأمين وصلة الاتصال بشكل كامل.
يتمثل أحد التحديات الرئيسية في شبكات المش المخصصة في منع عواصف تكرار الحزم. إذا قامت كل عقدة بـ يعيد إرسال كل إشارة يتم اكتشافها، مما يؤدي إلى تصادمات فورية للبيانات وتعطل الشبكة. LRAN 1.0 يعالج هذا الأمر من خلال تنفيذ القياس عن بعد المضمن في الوقت الفعلي على معالج STM32F4. عند ضبط كل جهاز KangLong على وضع التوجيه المخصص المستقل، فإنه يقوم بتحليل الحزم الواردة. السمات المستندة إلى شروط عتبة صارمة:
إذا كانت نسبة الإشارة إلى الضوضاء (SNR) أكبر من أو تساوي حد SNR_Limit، وكان مستوى قوة الإشارة المستقبلة (RSSI) أكبر من أو تساوي حد RSSI_Limit، فسيتم تجاوز إعادة التوجيه (مع الحفاظ على خانة الشبكة).
إذا (نسبة الإشارة إلى الضوضاء) < (SNR_Limit) أو (RSSI) < RSSI_Limit) → بدء مصفوفة التوجيه الديناميكي
تم ضبط معلمات النظام في المصنع عند حد نسبة الإشارة إلى الضوضاء (SNR_Limit) البالغ 20 وقيمة الاستقبال حد مؤشر قوة الإشارة (RSSI_Limit) هو -70 ديسيبل ميلي واط.
فعلى سبيل المثال، عندما يتواصل مسؤول السلامة في الطابق الثالث مع أحد أعضاء الفريق في الطابق الرابع، فإن يقوم جهاز الترحيل D6000 المجاور بأخذ عينات من النبضة. تشير بيانات القياس عن بُعد إلى نسبة إشارة إلى ضوضاء تبلغ 24 وقوة إشارة مستلمة تبلغ -52 ديسيبل ميلي واط. التعرف على إذا كانت المحطات الطرفية المحمولة تتمتع بهوامش اتصال مباشر كافية، فإن جهاز الترحيل يظل صامتًا، مما يحافظ على القناة.
سعة. وعلى العكس من ذلك، عندما يقوم مهندس الصيانة بالبث من غرفة كهربائية محمية في الطابق السفلي الثالث إلى في المستوى الأرضي، يلتقط جهاز D6000 من المستوى الثاني إشارة ضعيفة مسجلاً نسبة إشارة إلى ضوضاء تبلغ 18. ونظرًا لانخفاض المقياس أقل من قيمة العتبة المتغيرة (نسبة الإشارة إلى الضوضاء) < 20)، يقوم محرك التوجيه على الفور باعتراض البيانات وتحويلها إلى بيانات رقمية وإعادة بثها. حزمة بيانات تضمن اختراقًا هيكليًا دون فقدان البيانات.
بينما توفر نمذجة البرمجيات المعمارية أسسًا نظرية قوية، فإن المتغيرات الهيكلية الموضعية - مثل تتطلب اختلافات كثافة حديد التسليح، وطلاءات الزجاج منخفضة الانبعاثية، وقنوات التكييف والتهوية الفولاذية، التحقق التجريبي في العالم الحقيقي من أجل ضمان الموافقة النهائية من الميدان.
مجموعة التحقق الميداني الموصى بها:
3 × مرحلات شبكية من نوع KangLong D6000: توضع في سلسلة رأسية عبر أكثر المناطق الجوفية عزلة و
مناطق على مستوى الأرض لاختبار استقرار سلسلة وصلات متعددة القفزات.
2 × أجهزة طرفية محمولة من طراز KangLong D600: تم نشرها كنقاط اختبار متنقلة لتتبع انقطاع الإشارة عند حدود الشبكة، إجراء اختبارات إجهاد واقعية، ومراقبة تحديثات قناة البث الصوتي.
يُمكّن استخدام بروتوكول الاختبار هذا فرق هندسة المرافق من تحليل مقاطع التوهين الحقيقية، وتكوين تعديلات برمجية دقيقة، وتحديد مواقع الأجهزة المادية بدقة. يضمن هذا النهج التجريبي أداءً مثاليًا للشبكة منذ اليوم الأول، متجنبًا الإفراط في توفير الأجهزة، مع ضمان حلقة صوتية موثوقة وحيوية عبر جميع أصول المؤسسة متعددة المستويات.
يمثل الانتقال إلى بنية شبكة لاسلكية مخصصة لا تعتمد على بنية تحتية ثابتة نقلة نوعية حاسمة في عمليات المجمعات الصناعية. فمن خلال استبدال شبكات الكابلات المادية الواسعة بعقد توجيه ذاتية الإدارة وخوارزمية، تتخلص المؤسسات من نقاط الضعف المتكررة المتعلقة بالاشتراكات ومسؤوليات النظام أحادي النقطة. مع تقنية KangLong Radio، تندمج بنى الاتصالات الحيوية بسلاسة في هيكلك المعماري، مما يوفر اتصالاً خفيف الوزن وموثوقاً وفعالاً من حيث التكلفة، مصمم خصيصاً للعصر الصناعي الحديث.
