دراسة حالة: منجم فحم واسع النطاق (منجم مكشوف ومنجم تحت الأرض)

أولاً: نقاط الضعف والتحديات في القطاع

في العمليات اليومية لمناجم الفحم الكبيرة، وخاصة تلك التي تجمع بين التعدين السطحي والتعدين تحت الأرض، تشكل نقاط الضعف في الاتصالات تهديداً مستمراً للإنتاج الآمن والتنسيق الفعال:

الحماية بزاوية عالية في المنخفضات المكشوفة: مع ازدياد عمق المناجم المكشوفة، تتشكل تجاويف ضخمة على شكل قمع. تمتص الجدران الصخرية الشاهقة الغنية بالمعادن موجات الراديو وتحجبها، مما يخلق مناطق عمياء شديدة بين أرضية الحفرة ومركز القيادة السطحي.

عوائق الإشارة في الأنفاق المعقدة تحت الأرض: تمتد الأنفاق تحت الأرض لمئات الأمتار مع منعطفات معقدة. تتلاشى إشارات الاتصالات اللاسلكية التقليدية بسرعة عند المنحنيات لأنها لا تستطيع الانتقال عبر خط البصر.

تكاليف البنية التحتية الباهظة: عادةً ما تقترح شركات الاتصالات التقليدية شبكات معقدة تضم محطات قاعدية ضخمة، وكابلات ألياف ضوئية تمتد لكيلومترات، وأنظمة طاقة احتياطية هائلة. تستغرق هذه الأنظمة وقتًا طويلاً في الإنشاء، وقد تتعرض للتلف بسبب التفجيرات أو الانهيارات الأرضية أو عمليات التعدين.

التداخل الكهرومغناطيسي الناتج عن الآلات الثقيلة: تعمل شاحنات التفريغ الضخمة والحفارات وآلات الحفر كعوائق مادية وتولد ضوضاء كهربائية، مما يعطل إشارات أجهزة الاتصال اللاسلكي العادية.

ثانيًا: الإلهام من مختلف القطاعات: فكرة ذكية من مزرعة غانية كبيرة

قام أحد عملائنا في القطاع الزراعي في غانا، والذي يدير مزرعة واسعة ذات غطاء نباتي كثيف، بتطوير حل هندسي يمكن تكييفه مع بيئات التعدين:

ممارسة النشر: ثلاثة كانجلونج D7000 تم نشر مرحلات شبكية ذاتية التنظيم تعمل بالطاقة الشمسية مع كابلات تغذية منخفضة الفقد بطول 20 متراً. وتم تركيب هوائيات متعددة الاتجاهات عالية الكسب على قمم أشجار النخيل الطويلة.

تقييم الفعالية: وفر الارتفاع الطبيعي لأشجار النخيل خط رؤية واضحًا دون عوائق. سمح الكابل الذي يبلغ طوله 20 مترًا لوحدات D7000 الرئيسية بالبقاء على مستوى الأرض لتسهيل الشحن بالطاقة الشمسية والصيانة. تجاوز التصميم التضاريس الجبلية والغطاء النباتي الكثيف، مما وسّع نطاق تغطية الإشارة.

تكييف الهوائيات ذات الارتفاعات العالية مع بيئات التعدين

على الرغم من غياب أشجار النخيل في مناجم الفحم، إلا أنه يمكن نقل مفهوم الجمع بين كابلات التغذية الطويلة ذات الفقد المنخفض والهوائيات عالية الارتفاع مباشرة إلى البنية التحتية للمناجم.

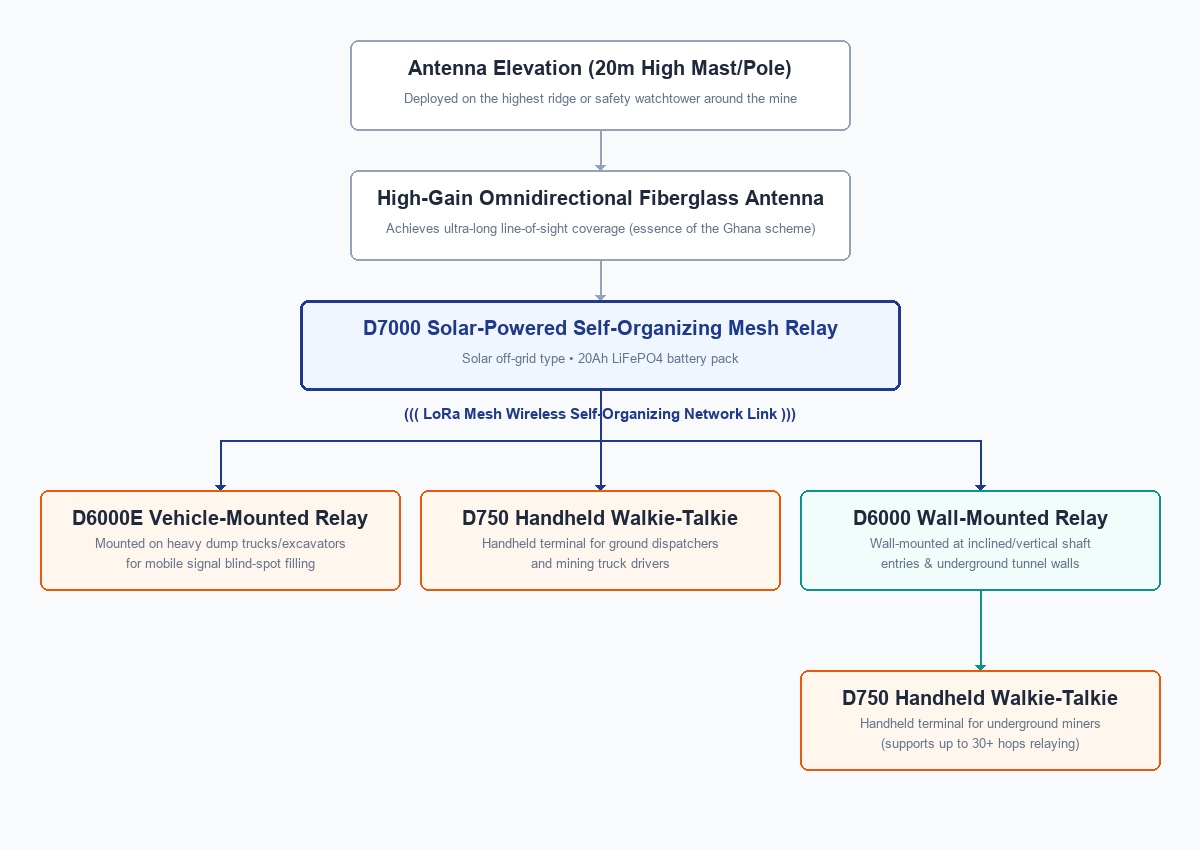

ثالثًا: بنية منجم كانغلونغ لشبكة LoRa

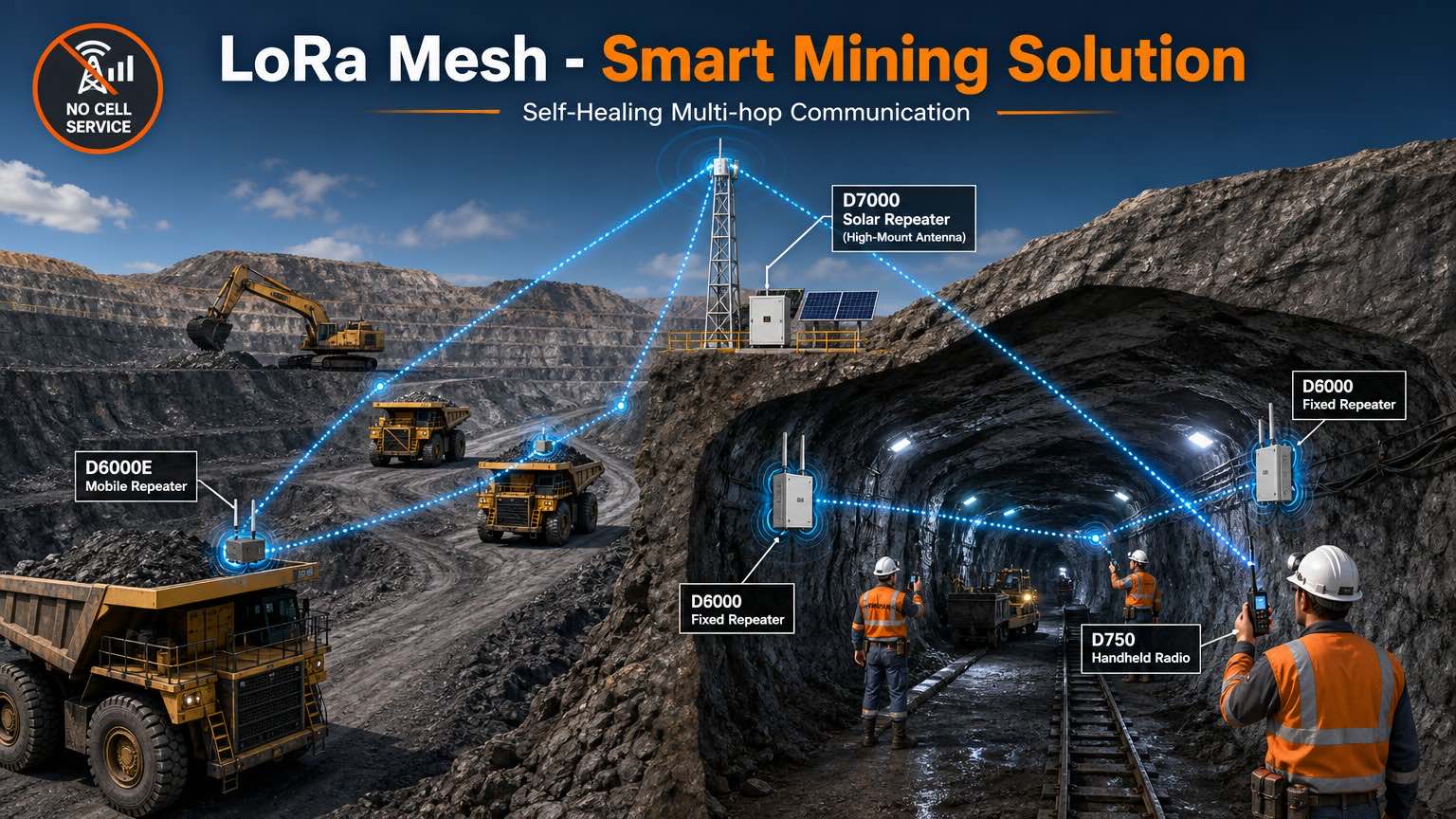

بدلاً من الاعتماد على محطات القاعدة أحادية النقطة، تستخدم البنية تقنية الشبكة ذاتية التنظيم LoRa من KANGLONG لإنشاء شبكة متكاملة ذاتية الإصلاح من نوع Air-Ground-Tunnel.

1. أعلى نقطة في الحفرة المفتوحة: عقدة "العين في السماء"

المعدات: جهاز ترحيل شبكي ذاتي التنظيم يعمل بالطاقة الشمسية D7000 (خارج الشبكة).

الموقع: أعلى قمة أو برج مراقبة السلامة على حافة الحفرة المفتوحة.

التكوين: بطارية LiFePO4 صناعية بسعة 20 أمبير/ساعة ولوحة شمسية عالية الكفاءة.

إعداد الهوائي: باستخدام كابل تغذية محوري منخفض الفقد للغاية بطول 20 مترًا من نوع 5D-FB/7D-FB، يتم تركيب هوائي من الألياف الزجاجية متعدد الاتجاهات عالي الكسب على صاري فولاذي بطول 15 إلى 20 مترًا أو قمة برج مراقبة، بينما تظل الوحدة الرئيسية منخفضة لتسهيل الصيانة على مستوى الأرض.

الدور: يعمل كعقدة العمود الفقري المركزية، حيث يربط الإشارات عبر السطح وقاع الحفرة والأنفاق تحت الأرض.

2. سلسلة التحكم المتنقلة في أرضية الحفرة: عقد "القيادة المتنقلة"

معدات: D6000E مرحل ذكي مثبت على المركبة و D6000R مرحل محمول.

التركيب على المركبات: يمكن تركيب جهاز D6000E على شاحنات التعدين الثقيلة، مثل شاحنات كاتربيلر أو كوماتسو القلابة سعة 100 طن، وعلى الحفارات. تتحرك الإشارة مع أسطول المركبات وتغطي ديناميكيًا واجهات الاستخراج المتحركة.

النشر الميداني المؤقت: يمكن وضع جهاز D6000R المحمول في مناطق التفجير عالية الخطورة أو الجبهات المحفورة حديثًا. يوفر غلافه المتين المقاوم للصدمات وقدرته العالية على توليد 18 واط نقطة اتصال إشارة مؤقتة.

3. سلسلة أنفاق تحت الأرض: "جسور الأنفاق"

المعدات: مرحل ثابت مثبت على الحائط من طراز D6000.

مدخل العمود: يتم تركيب جهاز D6000 عند مدخل العمود. يتصل أحد طرفيه لاسلكيًا بجهاز D7000 الموجود على الحافة، بينما يمتد الطرف الآخر للهوائي إلى عمق العمود.

سلسلة ترحيل الأنفاق: تُركّب وحدات D6000 على جدران الأنفاق كل 500 متر إلى 1 كيلومتر، وتُغذّى بالطاقة من شبكة الكهرباء المحلية للأنفاق. تُرسل هذه المرحلات الإشارات بشكل متسلسل إلى أدنى مستويات الحفر.

4. طبقة تنفيذ الطرفية: أجهزة اتصال لاسلكية "الكشاف الذكي"

معدات: D750 جهاز لاسلكي محمول ذكي ذاتي التنظيم (8 واط).

المستخدمون: سائقو الشاحنات، وعمال المناجم، وموظفو الإرسال، ومفتشو السلامة.

التقنية الأساسية: لا يعمل كل جهاز D750 كجهاز محمول باليد فحسب، بل يعمل أيضًا كعقدة ترحيل متنقلة صغيرة.

التوجيه متعدد القفزات: يمكن لإشارة D750 أن تنتقل عبر مرحلات D6000 النفقية، ومرحلات D6000 المدخلية، ومرحلات D7000 السطحية. تشير دراسة الحالة إلى دعم أكثر من 30 قفزة (أكثر من 30 عملية إعادة توجيه)، مما يحافظ على الاتصال الصوتي مع المقر الرئيسي من مواقع تحت الأرض.

رابعاً: المزايا التنافسية الأساسية

خامساً: توصيات بشأن مجموعة أدوات الاختبار الميداني

ينبغي التحقق من صحة اتصالات المنجم في بيئات مادية. وللتحقق من كيفية تكيف الحل مع بنية منجم محددة، توصي دراسة الحالة بالبدء بمجموعات الاختبار الأصلية التالية:

مجموعة اختبار "الفرسان الحديديين السطحيين": ثلاث أجهزة محمولة باليد من طراز D750 للمشغلين في أرضية الحفرة وحافتها، بالإضافة إلى جهاز ترحيل مركبة D6000E مثبت مؤقتًا على شاحنة قلابة ثقيلة لاختبار تغطية النقاط العمياء المتنقلة.

مجموعة الربط الكامل "من الجو إلى الأرض": مرحل واحد يعمل بالطاقة الشمسية خارج الشبكة D7000 مع كابل محوري بطول 20 مترًا، مثبت على أعلى برج للتحقق من إسقاط الهوائي عالي الارتفاع لأسفل؛ ثلاثة أجهزة محمولة D750؛ ومرحل ثابت واحد D6000 عند مدخل العمود للتحقق من الربط بين الأرض والسطح.

احمِ عمليات التعدين بشبكة اتصالات عالية الأداء ومرنة وخالية من الكابلات، مصممة خصيصًا لأمن التعدين في العالم الحقيقي!

 سادساً: الأسئلة الشائعة

الأسئلة الشائعة التالية مستقاة من دراسة الحالة لمناقشات العملاء والتقييم الأولي للحل. يجب تأكيد التغطية النهائية، والتركيب، والطاقة، وترتيبات الامتثال من خلال مسح ميداني واختبار نشر.

1. ما هي سيناريوهات التعدين التي صُمم هذا الحل من أجلها؟

تم تصميمه لمناجم الفحم واسعة النطاق التي تجمع بين عمليات الحفر السطحي والعمليات تحت الأرض، حيث يمكن أن تخلق الحفر العميقة والجدران الصخرية والأنفاق المعقدة والمعدات المتحركة والبنية التحتية المتضررة نقاط ضعف في الاتصالات.

2. كيف يربط هذا الحل بين المناطق المكشوفة والمناطق تحت الأرض؟

تعتمد بنية النفق الجوي الأرضي المقترحة على عقدة رئيسية D7000 عالية الارتفاع، ومرحلات D6000 عند مدخل البئر وعلى طول جدران النفق، ومرحلات D6000E/D6000R متنقلة في الحفرة، وأجهزة D750 محمولة باليد في طبقة المستخدم. تشكل هذه العقد مجتمعةً مسارًا شبكيًا متعدد القفزات بين أرضية الحفرة، والمقر الرئيسي السطحي، ومدخل البئر، ومناطق العمل تحت الأرض.

3. لماذا يتم تركيب الهوائي على ارتفاع عالٍ فوق سطح الأرض؟

يُحسّن موقع التركيب المرتفع خط الرؤية فوق الحفرة ويقلل من العوائق الناتجة عن جدران المنجم والتضاريس. في التصميم المقترح، يسمح كابل تغذية منخفض الفقد بطول 20 مترًا بتركيب الهوائي على سارية أو برج مراقبة بارتفاع يتراوح بين 15 و20 مترًا، بينما تظل الوحدة الرئيسية D7000 متاحة على مستوى الأرض.

4. هل يمكن لجهاز D7000 العمل بدون طاقة الشبكة؟

تُحدد دراسة الحالة جهاز D7000 كجهاز ترحيل يعمل بالطاقة الشمسية خارج الشبكة، مزود ببطارية ليثيوم فوسفات الحديد (LiFePO4) صناعية سعة 20 أمبير/ساعة ولوحة شمسية عالية الكفاءة. وتعتمد الاستقلالية الفعلية للجهاز على ظروف الطاقة الشمسية المحلية، وتكوين المعدات، وظروف التشغيل، ويجب التحقق منها ميدانيًا.

5. كيف تستجيب الشبكة إذا تضرر جهاز الترحيل بسبب التفجير أو أنشطة التعدين؟

تم تصميم البنية كشبكة ذاتية الإصلاح. ففي حال تعطل أحد أجهزة الترحيل، يمكن للشبكة البحث عن مسارات بديلة عبر أجهزة ترحيل أخرى متاحة، أو مركبات التعدين، أو الأجهزة المحمولة، بدلاً من الاعتماد فقط على محطة قاعدة ثابتة واحدة.

6. ما هو دور المرحل D6000E المثبت على المركبة؟

يُوسّع جهاز D6000E نطاق التغطية من خلال التحرك مع شاحنات التعدين الثقيلة أو الحفارات. وهذا يجعله مناسبًا لمواقع الاستخراج الديناميكية حيث يتغير موقع العمل وقد لا تتبع التغطية الثابتة أسطول المعدات.

7. متى يجب استخدام جهاز الترحيل المحمول D6000R؟

صُمم جهاز D6000R للاستخدام المؤقت في المناطق المحفورة حديثًا، أو غيرها من المناطق التي تحتاج إلى نقطة اتصال لاسلكية قصيرة الأجل. وتُبرز دراسة الحالة قدرته العالية التي تبلغ 18 واط وغلافه المتين المقاوم للصدمات.

8. كيف يتم تغطية الأنفاق تحت الأرض؟

يمكن تركيب جهاز D6000 عند مدخل البئر، مع تركيب مرحلات D6000 ثابتة إضافية على جدران النفق كل 500 متر إلى 1 كيلومتر، وتزويدها بالطاقة من شبكة النفق الرئيسية. تقوم هذه المرحلات بتمرير الإشارة بشكل متسلسل نحو مستويات الحفر السفلية. يجب ضبط المسافة الدقيقة بين المرحلات بعد اختبار هندسة النفق والبيئة اللاسلكية.

9. هل يمكن لأجهزة الراديو المحمولة أن تساعد أيضاً في توسيع نطاق الشبكة؟

نعم. يُوصف جهاز D750 بأنه جهاز لاسلكي محمول ذكي وعقدة ترحيل صغيرة متنقلة. يسمح توجيه الإشارات متعدد القفزات بمرورها عبر عقد الشبكة المتاحة، وتشير دراسة الحالة إلى دعمه لأكثر من 30 قفزة.

10. من يمكنه استخدام أجهزة D750 المحمولة؟

تُحدد دراسة الحالة سائقي الشاحنات وعمال المناجم وموظفي الإرسال ومفتشي السلامة كمستخدمين رئيسيين. ويمكن لطبقة الجهاز نفسها دعم التنسيق بين فرق العمل المتنقلة والمقر الرئيسي، وذلك وفقًا لخطة النشر النهائية.

11. ما هي الخطوة الأولى الموصى بها قبل النشر الكامل؟

ابدأ باختبار ميداني فعلي. توصي دراسة الحالة إما بمجموعة اختبار سلاح الفرسان الحديدي السطحي لاختبار أرضية الحفرة والنقاط العمياء المتحركة، أو مجموعة وصلة الهواء إلى الأرض الكاملة للتحقق من صحة العمود الفقري المرتفع والجسر من تحت الأرض إلى السطح.

12. هل تضمن دراسة الحالة عدم وجود أي نقاط عمياء في كل منجم؟

لا. إنها تقدم نهجًا تصميميًا يهدف إلى تقليل المناطق العمياء وسدها من خلال الجمع بين هوائيات عالية الارتفاع ومرحلات شبكية متعددة القفزات. يعتمد الأداء الفعلي على تضاريس المنجم، وتصميم النفق، وارتفاع الهوائي، وموقع المعدات، والتداخل، وتوافر الطاقة، وظروف التشغيل المحلية. يلزم إجراء مسح للموقع واختبار ميداني قبل اعتماد الشبكة نهائيًا.

13. هل يتطلب هذا الحل حفر خنادق أم بنية أساسية من الألياف الضوئية؟

صُممت بنية شبكة LoRa المقترحة لتقليل الاعتماد على البنية التحتية، ولا تتطلب حفر خنادق أو مد كابلات لوصلات الترحيل اللاسلكية. تستخدم مرحلات D6000 الموجودة تحت الأرض، والموصوفة في دراسة الحالة، خطوط الكهرباء الرئيسية المحلية للأنفاق لتوفير الطاقة، بينما تعمل مرحلات D7000 الموجودة على ارتفاعات عالية بالطاقة الشمسية.

14. ما المعلومات المطلوبة لخطة اتصالات مفصلة للمنجم؟

ينبغي أن يأخذ التصميم الأولي في الاعتبار تخطيط المنجم، وعمق الحفرة وارتفاعات الحافة، ومواقع الأعمدة والأنفاق، وأطوال الأنفاق والمنعطفات، والأبراج أو الصواري المتاحة، ومسارات المركبات، ومصادر الطاقة، ومناطق التفجير، والمستخدمين المتوقعين، والمناطق التي تحدث فيها أعطال الاتصالات حاليًا.
