كيف تحافظ شبكة D750 LoRa Mesh على اتصال فرق البناء؟

 1. ابدأ بمشكلة محددة للغاية: كيف يمكن لفريق البناء البقاء على اتصال بدون إشارة خلوية؟

في مشاريع الطرق الجبلية، وأعمال الأنفاق، أو مواقع العمل النائية، تتعطل الاتصالات ليس لأن العمال يفتقرون إلى الهواتف، ولكن لأن الموقع ببساطة لا يحتوي على شبكة خلوية موثوقة.

بمجرد أن تنتقل الفرق إلى الوديان، أو خلف سفح التل، أو بعيدًا عن أي محطة أساسية، يمكن أن تنقطع هواتفهم مباشرة إلى "لا توجد خدمة". لا تعتمد أجهزة الراديو التقليدية ثنائية الاتجاه على شبكات الهاتف المحمول، ولكن مع توسع منطقة العمل واستمرار تحرك الأفراد والمركبات، تتطور مناطق ميتة في تغطية جهاز الراديو المحمول الواحد.

عندما لا يكون بناء أبراج اتصالات ثابتة خيارًا متاحًا، وتحتاج الشبكة إلى الانتقال مع منطقة العمل، فإن النهج الأكثر عملية هو: استخدام D750 LoRa يتم استخدام أجهزة الراديو المحمولة الشبكية كمحطات اتصال ميدانية، ثم يتم إضافة أجهزة إعادة الإرسال المتنقلة وعقد الشبكة الثابتة وفقًا لبصمة الموقع، وربط نقاط الاتصال المتناثرة في شبكة لاسلكية ذات قدرة متعددة القفزات.

2. لماذا تُصاب أجهزة الراديو التقليدية بمناطق انقطاع الإشارة في مواقع البناء الجبلية؟

تتواصل أجهزة الراديو التقليدية عن طريق إنشاء رابط لاسلكي مباشر بين الأجهزة.

عندما يكون عاملان متقاربين دون وجود عوائق كبيرة بينهما، يكون التواصل عادةً سهلاً. لكن في مواقع البناء الجبلية، نادراً ما تكون بيئة الاتصالات اللاسلكية مثالية. فالقمم والمنحنيات والوديان والنباتات والمنشآت، بالإضافة إلى المسافات المتغيرة باستمرار بين الأفراد، كلها تؤثر على أداء الاتصال.

والأهم من ذلك، أن موقع البناء ليس مكتبًا ثابتًا. قد يكون فريق العمل اليوم متمركزًا عند سفح الجبل، وغدًا يتجه نحو القمة. وتستمر الآلات والمركبات في الحركة. غالبًا ما لا تستطيع نقطة اتصال ثابتة واحدة تغطية المشروع بأكمله من البداية إلى النهاية، كما أن استبدال أجهزة الاتصال المحمولة بأخرى ذات طاقة أعلى لن يحل جميع مشاكل التغطية الناتجة عن طبيعة التضاريس.

  3. D750: يصبح كل فرد من أفراد الطاقم جزءًا من شبكة المش

في هذا الحل، لا يعد جهاز D750 مجرد جهاز راديو محمول عادي - بل هو محطة اتصالات متنقلة في شبكة LoRa Mesh.

يمكن لكل من مشرفي المواقع وفنيي الصيانة ومشغلي المعدات وسائقي المركبات حمل جهاز D750 وفقًا لدورهم. عندما تكون منطقة العمل صغيرة، يمكن لأجهزة D750 تشكيل شبكة لاسلكية مستقلة للموقع مباشرةً؛ ومع ازدياد مساحة العمل، يمكن إضافة عقد متوافقة مثل... D6000, D6000E, D6000R، أو D7000 توسيع الشبكة بشكل أكبر.

يستخدم جهاز D750 تصميمًا عالي الطاقة بقدرة 8 واط، ويدعم تقنية الاتصال الشبكي LoRa Ad-Hoc. على عكس الطرق التي تعتمد على روابط مباشرة أحادية النقطة، تتيح الشبكة الشبكية للأجهزة المتوافقة المشاركة في نقل البيانات. عندما يتعذر على أحد الأجهزة إنشاء اتصال مباشر موثوق مع الهدف، يمكن توجيه البيانات عبر عقد الشبكة الأخرى، مما يوسع نطاق التغطية من "مدى جهاز لاسلكي واحد" إلى "شبكة مكونة من عدة عقد".

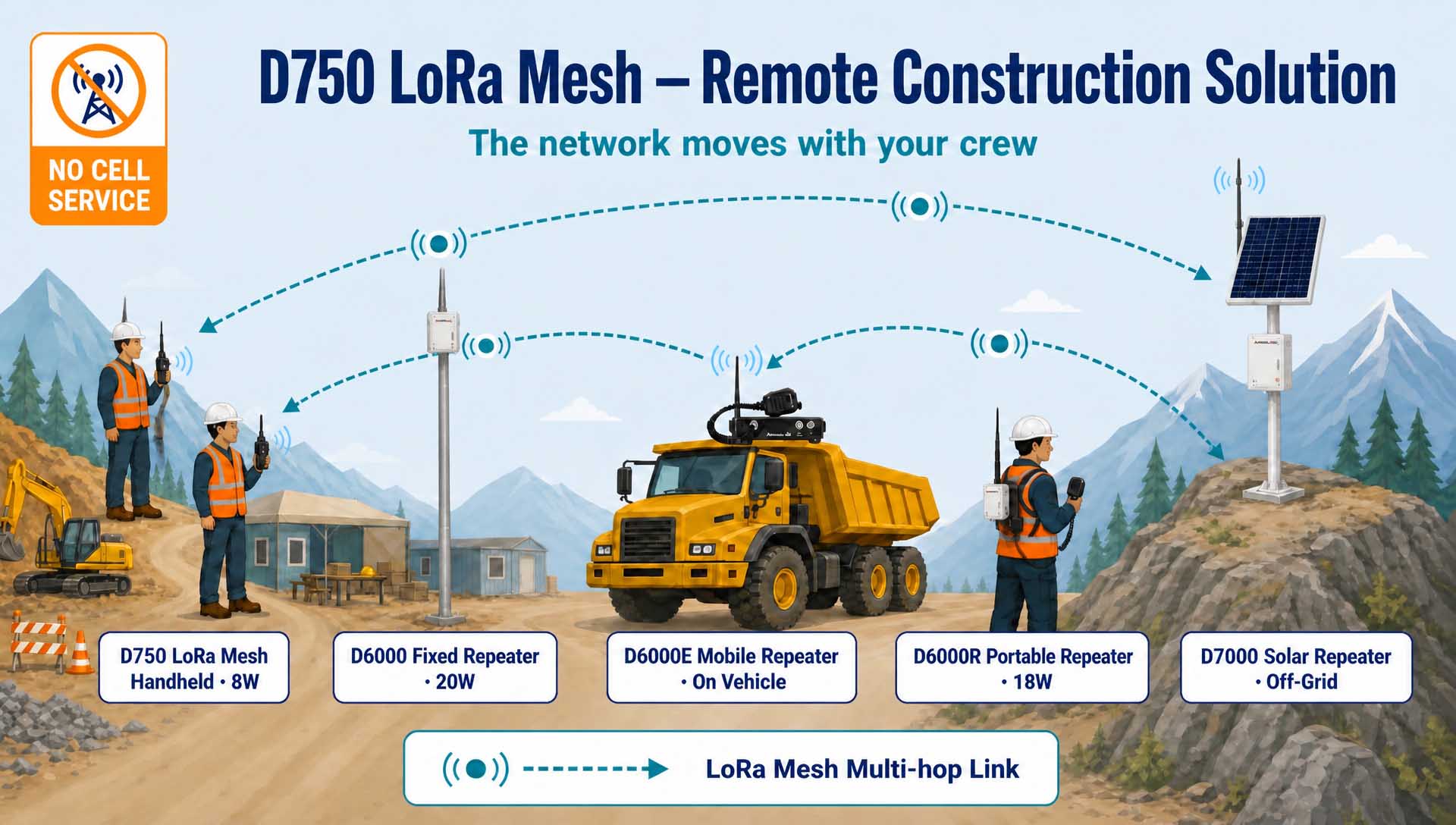

 4. كيف تشكل ثمانية أجهزة D750 شبكة اتصالات بناء فعالة؟

لنفترض أن مشروع طريق جبلي يتكون من 8 أعضاء أساسيين في الطاقم: مشرف موقع واحد، وفنيان هندسيان، ومشغلان للمعدات، وفنيان للصيانة، وسائق مركبة واحد. يحصل كل منهم على جهاز D750. يبدو التكوين الأساسي كما يلي:

· 8 أجهزة راديو محمولة بتقنية LoRa Mesh من طراز D750

· جهاز إعادة إرسال LoRa واحد من طراز D6000E مثبت على مركبة هندسية

· تتم إضافة أجهزة إعادة الإرسال الثابتة D6000 أو أجهزة إعادة الإرسال الشمسية D7000 بناءً على التضاريس ومتطلبات التغطية.

· مجموعة D6000R المحمولة لإعادة الإرسال، مصممة للنشر السريع والمتنقل

· نقاط تقوية إضافية ثابتة للشبكة / الطاقة الشمسية بناءً على متطلبات التضاريس والتغطية

عندما تكون منطقة العمل صغيرة، تشكل أجهزة D750 الثمانية شبكة اتصالات الموقع مباشرةً عبر شبكة LoRa Mesh. ومع توسع العمليات إلى وديان أبعد أو عبر الجانب الآخر من سلسلة جبال، تعمل أجهزة إعادة الإرسال المتنقلة أو عقد الشبكة الإضافية على توسيع الشبكة.

  5. تركيب جهاز إعادة الإرسال على مركبة هندسية: تنتقل الشبكة مع الطاقم

هذا ما يميز هذا الحل عن أنظمة الاتصالات الثابتة. فعندما يتغير موقع العمل يوميًا، فإن تركيب جهاز إعادة إرسال LoRa متوافق - D6000E - على مركبة هندسية يحول تلك المركبة إلى عقدة اتصالات متنقلة.

على سبيل المثال، عندما تتوزع فرق العمل على مواقع عمل مختلفة وتكون المركبة متمركزة على أرض مفتوحة أو مرتفعة نسبيًا، يساعد جهاز إعادة الإرسال المتنقل الموجود على متنها مركبات D750 في المناطق المختلفة على البقاء متصلة. ومع تقدم جبهة العمل، تتحرك المركبة وجهاز إعادة الإرسال معها. لم تعد الشبكة تعتمد على بنية تحتية ثابتة؛ إذ يمكن إعادة تهيئتها مع تقدم أعمال البناء.

  6. هل جهاز إعادة الإرسال الواحد غير كافٍ؟ دع إشارات LoRa تستمر في التنقل

إذا اتسعت مساحة العمل، فقد لا يغطي جهاز D6000E واحد كل شيء. في هذه الحالة، أضف أجهزة إعادة إرسال ثابتة من طراز D6000، أو أجهزة إعادة إرسال محمولة من طراز D6000R، أو أجهزة إعادة إرسال تعمل بالطاقة الشمسية من طراز D7000، وفقًا لظروف الموقع، بحيث يتم ترحيل حركة البيانات تدريجيًا عبر عدة نقاط اتصال متوافقة. على سبيل المثال:

· D750 → مُكرِّر متنقل → مُكرِّر محمول D6000R → D750

· أو في موقع أكثر تعقيدًا: D750 → العقدة 1 → العقدة 2 → العقدة 3 → أمر الموقع

لا تقتصر قيمة تقنية الاتصالات متعددة القفزات على مجرد "تضخيم الإشارة"، بل تتيح دمج عدة عقد متوافقة في شبكة اتصالات قابلة للتوسيع. بالنسبة للمشاريع ذات التصميمات الخطية الطويلة، والتضاريس المعقدة، ومناطق العمل المتغيرة باستمرار، تُعد هذه البنية أكثر مرونة بكثير من الاعتماد على نقطة اتصال ثابتة واحدة.

  7. لا يوجد مصدر طاقة رئيسي؟ أضف أجهزة تقوية إشارة LoRa تعمل بالطاقة الشمسية

تواجه أعمال البناء في المناطق الجبلية مشكلة شائعة أخرى: فغالباً ما تكون أفضل الأماكن لوضع أجهزة إعادة الإرسال هي أصعب الأماكن للحصول على الطاقة. قد لا تتوفر إمدادات كهربائية مستقرة على قمم التلال، ومنعطفات الطرق، ونقاط العمل النائية، ومناطق العمل المؤقتة.

في هذه الحالات، يتم نشر نقاط تقوية إشارة LoRa تعمل بالطاقة الشمسية (نقاط تقوية ثابتة من طراز D6000، ونقاط تقوية محمولة من طراز D6000R) حسب متطلبات المشروع، مع الحفاظ على النقاط البعيدة ضمن شبكة الميش على المدى الطويل. وبالتالي، يبدو النشر الأكثر اكتمالاً كما يلي: 8 أجهزة راديو محمولة من طراز D750 + نقطة تقوية متنقلة واحدة (D6000R، أو نقطة التقوية المثبتة على المركبة D6000E) + نقطة تقوية ثابتة تعمل بالطاقة الشمسية من طراز D7000. يستخدم أفراد الطاقم أجهزة D750 الخاصة بهم للتواصل اليومي؛ وتتحرك نقطة التقوية المثبتة على المركبة D6000E مع الطاقم؛ وتوفر نقطة التقوية الشمسية نقطة شبكة دائمة في موقع حرج. تشكل هذه الطبقات الثلاث معًا شبكة LoRa Mesh أكثر استقرارًا في الموقع.

  8. ما نوع مشاريع البناء التي يناسبها هذا الحل؟

يناسب هذا المشروع المشاريع التي تجمع بين خاصيتين: "عدم وجود شبكة خلوية موثوقة" و"منطقة عمل متغيرة باستمرار". على سبيل المثال:

· إنشاء الطرق الجبلية والطرق السريعة

· تطوير البنية التحتية في المناطق النائية

· إنشاء الأنفاق ومداخلها

· مشاريع الطاقة الكهرومائية والطاقة

· مشاريع هندسية خارجية واسعة النطاق

· إنشاء طرق وجسور مؤقتة

· إصلاح الطرق بعد الكوارث وأعمال الطوارئ

إذا كان الموقع يتمتع بالفعل بتغطية مستقرة لشبكات الجيل الرابع/الخامس، فإن تقنية الاتصال عبر نقطة الاتصال (PoC) تُعد بديلاً مناسباً. أما في المناطق التي لا تغطيها شبكات الهاتف المحمول، فإن شبكة LoRa Mesh المستقلة توفر نهجاً مختلفاً للاتصال.

  9. كيفية تخطيط شبكة D750 LoRa Mesh

لا تبدأ بعدد الأجهزة التي تحتاجها، بل ابدأ بالموقع نفسه.

أولاً، انظر إلى حجم منطقة العمل وأين يتركز الموظفون.

ثانيًا، انظر إلى عوامل التضاريس التي تؤثر على انتشار الراديو: الوديان، وسفوح التلال، والأنفاق، والهياكل.

ثالثًا، انظر إلى مسارات المركبات وما إذا كان من الممكن تركيب جهاز إعادة إرسال متنقل على مركبة.

رابعًا، حدد المواقع المناسبة لعُقد الشبكة الثابتة. خامسًا، حدد عدد أجهزة D750، وأجهزة إعادة الإرسال المتنقلة، والعُقد الثابتة/الشمسية بناءً على متطلبات التغطية الفعلية. يتأثر المدى الفعلي بالتضاريس، وموقع الهوائي، وارتفاع التركيب، والبيئة، وتكوين المعدات، لذا يجب ضبط النشر النهائي من خلال الاختبارات الميدانية - وليس الحكم عليه بناءً على أرقام المسافة النظرية فقط.

  10. لماذا يُعدّ جهاز D750 + مُكرِّر الإشارة المحمول + عقدة الشبكة مزيجًا أكثر عملية؟

بالنسبة لموقع بناء يتغير باستمرار، فإن هذا المزيج يحل ثلاث مشاكل متميزة:

D750 — يحل مشكلة "كيفية تواصل الناس". يحمل كل فرد من أفراد الطاقم جهاز راديو محمول بتقنية LoRa Mesh للتواصل الصوتي اليومي.

جهاز إعادة الإرسال المتنقل — يحل مشكلة "كيفية تحرك العقد". يتم تركيب جهاز D6000E على مركبة هندسية بحيث يمكن للشبكة أن تتحرك مع منطقة العمل؛ عندما يحتاج الموظفون إلى نقل عقدة اتصال بسرعة، فإن مجموعة مكرر الإشارة المحمول D6000R هي الحل.

عقدة الشبكة الثابتة/الشمسية — تحل مشكلة "كيفية تغطية المناطق النائية". تعمل العقد الثابتة الموجودة على الأراضي المرتفعة أو قمم التلال أو المناطق غير المتصلة بالشبكة على دفع الشبكة إلى الخارج.

ما ستحصل عليه في النهاية ليس مجرد "راديو بالإضافة إلى معزز إشارة". إنها شبكة اتصالات LoRa Mesh يمكن تعديلها مع تغير موقع البناء.

  11. مثال على تكوين مشروع قابل للنشر

لنأخذ مثالاً على مشروع بناء طريق جبلي: يتألف الطاقم الأساسي من 8 أفراد يتولون إدارة الموقع، وتشغيل المعدات، والصيانة، وإرسال المركبات. كل فرد منهم مزود بجهاز D750؛ كما تم تركيب مُكرر إشارة LoRa متنقل من طراز D6000E على مركبة الهندسة؛ وتم نشر مُكرر إشارة LoRa يعمل بالطاقة الشمسية من طراز D7000 في موقع ناءٍ ومرتفع لا تتوفر فيه الكهرباء. يتم توجيه مسارات الاتصال اليومية تلقائيًا عبر نقاط اتصال متوافقة بناءً على حالة الشبكة الحالية.

مع تقدم فريق العمل، يتحرك جهاز تقوية الإشارة الخاص بالمركبة معهم؛ وعندما تتجاوز منطقة عمل جديدة نطاق التغطية الحالي، تُضاف نقاط اتصال إضافية - فلا حاجة لإعادة بناء بنية تحتية كاملة للاتصالات. بالنسبة للفرق التي يجب أن تواصل العمل في المناطق الجبلية التي لا تتوفر فيها تغطية شبكة الهاتف المحمول، فإن القيمة الأساسية واضحة: جعل الشبكة تتكيف مع موقع البناء، بدلاً من إجبار الموقع على التكيف مع بنية تحتية ثابتة.

  12. كيف تقوم أجهزة إعادة الإرسال Kanglong LoRa بتقسيم العمل؟

ولتسهيل دمج الحل مع أي ظروف موقع، تغطي مجموعة أجهزة إعادة الإرسال أدوارًا مختلفة:

جهاز إعادة الإرسال الثابت D6000: لمواقع الاتصال الدائمة - معسكرات البناء، والنقاط المرتفعة على المنحدرات، وعلى طول الطرق، أو أي موقع يحتاج إلى تغطية شبكية مستمرة.

جهاز إعادة الإرسال D6000E المثبت على المركبة: يتم تركيبه على المركبات الهندسية، ويتحرك مع الطاقم، ويوفر عقدة اتصال متنقلة لمناطق العمل الديناميكية.

مجموعة جهاز إعادة الإرسال المحمول D6000R: بطارية مدمجة بسعة 10000 مللي أمبير، وميكروفون مكبر صوت، وهوائي قابل للطي، وحقيبة ظهر - لنقاط اتصال مؤقتة بدون تثبيت ثابت، يتم حملها بواسطة الأفراد أو نقلها بسرعة.

جهاز إعادة الإرسال الشمسي D7000: للمواقع النائية غير المتصلة بالشبكة؛ تعمل بالطاقة الشمسية، مما يوفر عقدة شبكية ثابتة طويلة الأجل على الأراضي المرتفعة أو قمم التلال أو المناطق البعيدة.

لا تحل هذه المكررات الأربعة محل بعضها البعض. بل تتحد عبر "النقاط الثابتة، والنقاط المتنقلة، والنقاط المؤقتة، والنقاط خارج الشبكة" في الموقع.

التعليمات

1. هل يمكن لجهاز D750 العمل في الأماكن التي لا توجد بها إشارة خلوية؟

نعم. لا تعتمد تقنية الاتصال الشبكي LoRa الخاصة بجهاز D750 على شبكات الجيل الرابع/الخامس الخلوية، مما يجعلها مناسبة للاتصال الميداني حيث تكون تغطية الشبكة الخلوية غير موثوقة.

2. ماذا يعني "راديو D750 LoRa"؟

ينتمي جهاز D750 إلى نظام Kanglong LoRa Ad-Hoc Mesh ويعمل كمحطة اتصال محمولة باليد في شبكات الشبكة المتوافقة.

3. هل تحتاج ثمانية أجهزة D750 دائمًا إلى جهاز إعادة إرسال؟

ليس بالضرورة. يعتمد وجود جهاز تقوية الإشارة على حجم منطقة العمل، وطبيعة الأرض، وتوزيع الموظفين، ومتطلبات التغطية الفعلية. ويتمثل دور جهاز تقوية الإشارة في توسيع نطاق تغطية الشبكة.

4. لماذا يتم تركيب جهاز إعادة الإرسال المتنقل على مركبة هندسية؟

لأن منطقة العمل دائمة الحركة. يتيح نشر جهاز إعادة إرسال متوافق على مركبة نقل عقدة الاتصال مع الطاقم والمركبات - وهو أمر مثالي لمواقع البناء المؤقتة أو الديناميكية.

5. هل تدعم شبكة LoRa Mesh خاصية القفز المتعدد؟

نعم. يمكن لأجهزة Kanglong LoRa Mesh المتوافقة إعادة توجيه الإشارات عبر عدة نقاط. وتعتمد قدرة الشبكة على عدد القفزات والتغطية الفعلية على إعدادات الجهاز وظروف الموقع.

6. ماذا لو لم تكن هناك كهرباء على قمة التل؟

ضع في اعتبارك استخدام جهاز إعادة إرسال يعمل بالطاقة الشمسية من نوع LoRa بناءً على متطلبات المشروع لتوفير عقدة شبكة ثابتة في المواقع البعيدة.

7. هل يمكن لجهاز D750 الاتصال مباشرة بأجهزة الراديو الرقمية أو التناظرية؟

لا، Kanglong LoRa عبارة عن نظام اتصالات LoRa Mesh مستقل. لا يمكنه العمل مباشرةً مع أنظمة DMR أو الأنظمة التناظرية، ولا يُنصح بدمج أنظمة مختلفة في شبكة واحدة.

8. ما هو نطاق الاتصال الفعلي لجهاز D750؟

لا يوجد رقم ثابت واحد. تؤثر عوامل مثل تضاريس الجبال، وحجب قممها، وموقع الهوائي، وارتفاع تركيبه، وعدد نقاط الوصول، على الأداء. يُنصح بإجراء اختبارات ميدانية وتخطيط الشبكة لكل مشروع على حدة.

9. هل هذا الحل مناسب للمشاريع قصيرة الأجل؟

نعم. يمكن تعديل أجهزة إعادة الإرسال المتنقلة وعقد الشبكة مع تغير منطقة العمل، مما يجعل الحل مناسبًا بشكل خاص للأعمال المؤقتة، وبناء الطرق، ومشاريع المناطق النائية، والإصلاحات الطارئة.

10. كيف يمكنني تحديد عدد أجهزة D750 وعقد التكرار التي أحتاجها؟

ضع خطة بناءً على مساحة الموقع، وعدد الموظفين، ومسارات المركبات، والتضاريس، ومناطق انقطاع الاتصالات، وما إذا كانت هناك حاجة لتغطية ثابتة عن بُعد. بإمكان شركة كانغلونغ مساعدتك في تصميم شبكة LoRa Mesh بشكل أدق استنادًا إلى معلومات موقع مشروعك.

ملحوظة: تتأثر التغطية الفعلية لشبكة LoRa Mesh باللوائح اللاسلكية المحلية، ونطاقات التردد، والتضاريس، والهوائيات، وارتفاع التركيب، والبيئة، وتكوين المعدات. يجب تحديد التكوينات النهائية لمشروع معين وفقًا للمتطلبات التنظيمية للسوق المستهدف ونتائج الاختبارات الميدانية.
