حلول الاتصالات اللاسلكية للمجمعات التجارية الحديثة

دراسة حالة عملية حول التغلب على عوائق الإشارة، وفوضى القنوات، والمخاطر الأمنية باستخدام أجهزة إعادة الإرسال DM-5300 وأجهزة الراديو المحمولة DM-800

الخلفية ونظرة عامة على المشروع

تمثل مراكز التسوق الحديثة واحدة من أكثر البيئات تحديًا بالنسبة للترددات الراديوية (RF). الاتصالات. تتميز بتصميمات طوابق واسعة متعددة المستويات، وأعمدة خرسانية ضخمة، وهياكل مسلحة بسبب العوارض الفولاذية الهيكلية، والحشود الكثيفة من العملاء، غالباً ما تعاني هذه المباني المعمارية العملاقة من ظروف بالغة الصعوبة. تدهور الإشارة. لا يعني فشل الاتصال اللاسلكي في مثل هذه البيئات مجرد انقطاع الاتصال. الاتصال؛ يترجم ذلك مباشرة إلى تأخير في خدمة العملاء، وثغرات في الاستجابة الأمنية، ومشاكل لوجستية في المستودعات الاختناقات، وبروتوكولات السلامة المتأثرة أثناء حالات الطوارئ التشغيلية.

تقيّم دراسة الحالة هذه تطبيق نظام اتصالات لاسلكية رقمية شامل صُمم هذا المبنى ليكون مركزًا تجاريًا بارزًا متعدد الطوابق. ويمتد على ثلاثة طوابق واسعة فوق سطح الأرض. بدون طوابق سفلية. تبلغ مساحة كل طابق 7000 متر مربع بالضبط، ليصل إجمالي المساحة إلى مساحة تشغيلية تبلغ 21000 متر مربع. يتطلب المرفق اتصالاً فورياً وآمناً وخالياً من التداخل. تنسيق الصوت والبيانات عبر أربعة أقسام تنظيمية حيوية: خدمة العملاء، والأمن، التخزين/اللوجستيات، والاستجابة للطوارئ.

الهدف الأساسي: لنشر نظام اتصالات لاسلكية من نوع DMR (الراديو الرقمي المتنقل) ذي جودة تجارية شبكة توفر تغطية إشارة بنسبة 100% على مساحة 21000 متر مربع، وتؤسس شبكة مميزة غير متداخلة قنوات مخصصة للفرق المتخصصة، وتؤمن البيانات الحساسة عبر تشفير قوي، وتتحمل المشقة البدنية للعمليات التجارية اليومية.

مشاكل العملاء والتحديات الهيكلية

قبل تحديث البنية التحتية للاتصالات، كان مركز التسوق يعتمد على أجهزة اتصال لاسلكية تناظرية قديمة وبسيطة. تعمل على ترددات الاتصال المباشر البسيط. ومع توسع المنشأة ووصول نسبة إشغال المستأجرين إلى عند الوصول إلى أقصى طاقة استيعابية، ظهرت عدة نقاط ضعف تشغيلية معوقة:

2.1 مناطق انقطاع الإشارة الهيكلية

بمساحة 7000 متر مربع لكل طابق، كانت المسافة الأفقية الهائلة من أحد طرفي المركز التجاري إلى الطرف الآخر حاجز ضخم أمام أجهزة الراديو القياسية منخفضة الطاقة. جدران خرسانية مسلحة، واجهة معمارية معدنية سميكة تسببت الألواح وأعمدة المصاعد في تخفيف شديد. تواجد موظفو المستودعات في منطقة التخزين الخلفية انقطعت الاتصالات تمامًا بين الممرات وموظفي خدمة الاستقبال. وكان أفراد الأمن يقومون بدوريات في عانى الهيكل المحيطي من انقطاعات صوتية متقطعة، مما أدى إلى صعوبة التنسيق السريع أثناء عمليات السرقة أو الأمن. الحوادث شبه مستحيلة.

2.2 ازدحام القناة الشديد والتداخل المتبادل

مع وجود عشرات الموظفين الذين يتشاركون ترددات محدودة وغير مُدارة، أصبحت الموجات الإذاعية فوضوية. كان ممثلو خدمة العملاء الذين يحاولون تنسيق العروض الترويجية في متاجر التجزئة يتعرضون للمقاطعة باستمرار من قبل فرق الأمن التي تتولى السيطرة على الحشود أو موظفو المستودعات الذين يصرخون بأرقام المخزون. هذا التداخل المستمر في الحديث وأدى ذلك إلى إرهاق التواصل، وعدم تلقي التعليمات، وبيئة صاخبة للغاية أثارت الاستياء. العملاء القريبون.

2.3 قابلية التعرض للتنصت والاختراقات الخبيثة

يقع المركز التجاري في منطقة حضرية مكتظة محاطة بمتاجر تجزئة أخرى وحركة مرور مدنية ومحطات إذاعية. المتحمسون. ولأن النظام التناظري القديم كان يفتقر إلى أي شكل من أشكال التشفير، فقد كان من السهل اختراق عمليات الإرسال. يتم اعتراضها بواسطة أجهزة مسح ضوئي رخيصة الثمن ومتوفرة في الأسواق. محادثات مالية حساسة - مثل تحويل الأموال تم الكشف عن جداول البيانات من نقاط البيع بالتجزئة إلى الخزينة المركزية، بالإضافة إلى بروتوكولات الاستجابة للطوارئ السرية. للجمهور، مما يشكل خطراً أمنياً غير مقبول.

2.4 هشاشة المعدات وقصر عمر البطارية

يعمل موظفو الخدمات اللوجستية والأمن في بيئات عمل تتطلب جهدًا بدنيًا كبيرًا. وكانت أجهزة الراديو المحمولة تُستخدم كثيراً ما تسقط على أرضيات خرسانية أو تتعرض للماء أثناء تنظيف المنشأة. منتج رخيص للاستخدام المنزلي كانت أجهزة الراديو تتعرض بانتظام لتشققات في الهيكل وكسر في مشابك الحزام. علاوة على ذلك، خلال عطلات نهاية الأسبوع الطويلة خلال فترات العمل أو فعاليات تخفيضات العطلات، كانت بطاريات أجهزة الراديو القياسية تنفد في منتصف اليوم، مما أجبر الموظفين على مغادرة أماكن عملهم. يتم إرسالها إلى مراكز استلام البدائل أو الشواحن.

استراتيجية تصميم وهندسة بنية النظام

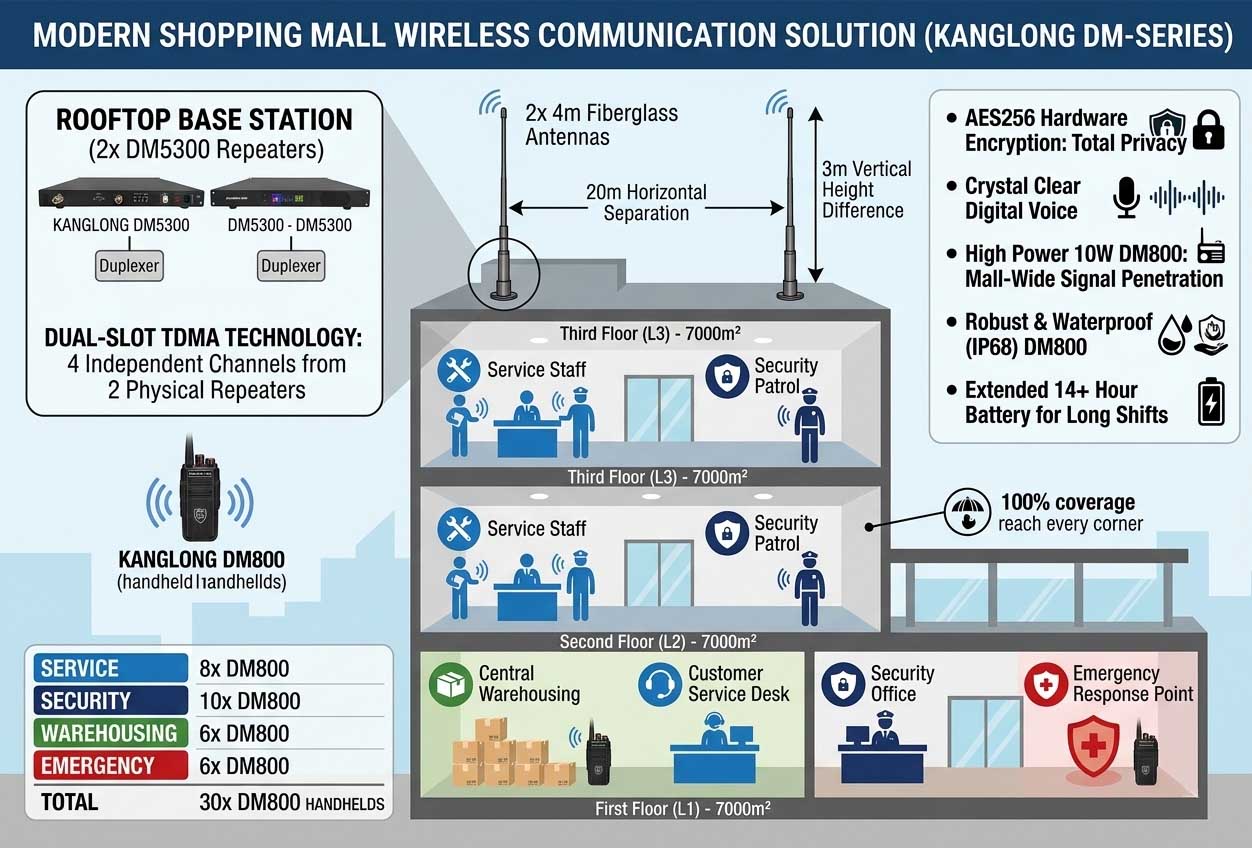

ولإزالة هذه المعوقات التشغيلية، صمم مهندسو كانجلونج نظام DMR رقمي مركزي من المستوى الثاني بنية تحتية للترحيل تتمحور حول محطة الترحيل الرقمية عالية الأداء KangLong DM-5300 و جهاز لاسلكي محمول فائق المتانة من طراز KangLong DM-800 ذو 100 قناة.

3.1 تحسين محطة الترحيل على السطح

يتكون العمود الفقري الأساسي للشبكة من جهازي إعادة إرسال رقميين مستقلين من طراز KangLong DM-5300 مثبتين داخل غرفة معدات آمنة ومُكيّفة تقع مباشرة على سطح المركز التجاري. وضع تضمن أجهزة إعادة الإرسال الموجودة في أعلى ارتفاع هيكلي مسارًا مثاليًا لخط الرؤية لطاقة الترددات اللاسلكية إلى يخترق ألواح أرضية المنشأة إلى الأسفل.

يتم إقران كل جهاز تكرار DM-5300 بمزدوجة تجويفية من الدرجة الصناعية. تسمح المزدوجة بـ الإرسال (TX) والاستقبال (RX) المتزامن للإشارات من خلال نظام هوائي واحد بدون مما يؤدي إلى انخفاض حساسية جهاز الاستقبال الداخلي. وهذا يلغي الحاجة إلى تكوينات هوائيات متعددة وغير عملية. لكل جهاز إعادة إرسال، مما يقلل من المساحة الهيكلية الإجمالية ويقلل من حمل الرياح على تجهيزات السقف.

3.2 عزل الهوائي وفصله - الفيزياء

تشغيل جهازي إعادة إرسال عاليي الطاقة في وقت واحد على مقربة من بعضهما البعض دون التسبب في فقدان الحساسية المتبادلة أو تشوه التشكيل البيني، طبق الفريق الهندسي مبادئ العزل الفيزيائي الصارمة. النظام يستخدم هوائيين متعدد الاتجاهات من الألياف الزجاجية عاليي الكسب بطول 4 أمتار. وكان شكل النشر المادي كما يلي: تم حسابها بدقة لزيادة عزل فقدان المسار في الفضاء الحر بين هيكلي الهوائي:

• الفصل الأفقي: تم وضع الهوائيات على مسافة 20 متراً على طول المحور الطولي لـ خط السقف.
• الفصل الرأسي (انخفاض الارتفاع): تم تطبيق إزاحة رأسية صارمة للارتفاع بمقدار 3 أمتار بين قواعد تثبيت الهوائيين.

من خلال الجمع بين مسافة فاصلة أفقية تبلغ 20 مترًا وانخفاض رأسي يبلغ 3 أمتار، يحقق النظام أداءً أكبر من عزل ترددات لاسلكية مادي بمقدار 65 ديسيبل. يمنع هذا الفصل المادي جهاز الإرسال عالي الطاقة الخاص بالمكرر 1 من التحميل الزائد أو تعطيل دائرة الاستقبال الحساسة للمكرر 2، مما يضمن بقاء كلا القناتين واضح تمامًا ويعمل بكفاءة حتى عند الإرسال المتزامن بكامل الطاقة.

تكوين القناة وكفاءة الطيف

يتطلب المركز التجاري أربع قنوات تشغيلية متميزة، ومع ذلك فإن طيف التردد المادي نادر. والأصول الخاضعة للتنظيم. ولحل هذه المشكلة دون الحاجة إلى أربعة ترددات فيزيائية منفصلة، ​​الحل هو تستفيد من تقنية الوصول المتعدد بتقسيم الوقت (TDMA) ذات الفتحتين الموجودة أصلاً في جهاز KangLong DM-5300 ومنصات DM-800.

تقوم تقنية DMR TDMA بتقسيم قناة مادية واحدة بتردد 12.5 كيلو هرتز إلى فترتين زمنيتين مستقلتين ومتناوبتين. (الفتحة 1 والفتحة 2). تعمل كل فتحة زمنية كمسار اتصال منفصل تمامًا. لذلك، واحدة يمكن لجهاز إعادة الإرسال DM-5300 المادي إدارة مسارين اتصال مستقلين في وقت واحد. من خلال نشر اثنين بفضل أجهزة إعادة الإرسال DM-5300، يحصل المركز التجاري على أربع قنوات اتصال متميزة باستخدام اثنين فقط من التراخيص. أزواج الترددات.

يضمن هذا التخطيط للقنوات أن يعمل كل قسم ضمن شبكته الافتراضية المخصصة. يستطيع موظفو الأمن إدارة حادثة سرقة من متجر على القناة الثانية بوضوح تام، بينما يستطيع موظفو المستودعات تنسيق عمليات تسليم الشحنات الثقيلة على القناة الثالثة. لا يوجد أي خطر لتداخل الصوت أو فقدان الكلمات. القضاء على التشويش الفوضوي الذي كان يعاني منه النظام التناظري القديم.

التغلب على نقاط الضعف من خلال ميزات المنتج المتقدمة

5.1 اختراق العوائق: قدرة اختراق عالية الطاقة 10 واط

تقتصر أجهزة الراديو المحمولة التجارية القياسية عادةً على طاقة خرج تبلغ 4 أو 5 واط. في سوق ضخمة تضم 7000 جهاز مساحة أرضية مفتوحة تبلغ مترًا مربعًا مقسمة بجدران خرسانية وأعمدة هيكلية، مما يؤدي إلى تدهور إشارات الطاقة المنخفضة سريع. يوفر جهاز الراديو المحمول KangLong DM-800 طاقة خرج تردد لاسلكي رائدة في الصناعة تبلغ 10 واط. يوفر مستوى الإشارة المعزز الاختراق اللازم لاختراق مواد البناء الثقيلة، والهياكل دعامات معدنية وطبقات عازلة. سواء كان الضابط مدفونًا في عمق غرفة المرافق الخلفية أو واقفًا في في أقصى زاوية من موقف السيارات، يضمن خرج الطاقة البالغ 10 واط إشارة واضحة إلى السطح أجهزة إعادة الإرسال DM-5300.

5.2 خصوصية الاتصال الكاملة: تشفير AES256 على مستوى الأجهزة

ولمعالجة ثغرة التنصت الخطيرة، تم استبدال أسطول أجهزة الراديو DM-800 البالغ عددها 30 جهازًا، بالإضافة إلى جهازي DM-5300. تم تجهيز أجهزة إعادة الإرسال بتقنية AES256 (معيار التشفير المتقدم) المتقدمة القائمة على الأجهزة. التشفير. يستخدم AES256 مفتاحًا متناظرًا بطول 256 بت، مما ينتج عنه عدد هائل من الأرقام.

عدد التوليفات. أي حزمة صوتية أو بيانات تُرسل عبر الهواء تُشفر بالكامل قبل مغادرتها الهوائي. حتى لو يقوم طرف ثالث باعتراض تدفق البيانات الرقمية باستخدام ماسح ضوئي متطور بتقنية الراديو المعرف بالبرمجيات (SDR)، سيبدو الصوت كضوضاء رقمية غير مفهومة تمامًا. وهذا يضمن عدم كشف المعلومات الحساسة المتعلقة بأعمال المركز التجاري والبيانات المالية. تبقى سجلات النقل وعمليات نشر الأمن الطارئة الحرجة سرية.

5.3 مصمم للبيئات القاسية: هيكل مقاوم للماء والغبار بمعيار IP68

يتميز جهاز KangLong DM-800 بهيكل متين للغاية مصنف وفقًا لمعايير الحماية من دخول الماء والغبار IP68. الأول يشير الرقم (6) إلى الحماية الكاملة من الغبار والأوساخ والجسيمات الدقيقة الشائعة في عمليات تحميل المستودعات الخلجان وممرات الصيانة. الرقم الثاني (8) يضمن أن الراديو يمكنه تحمل ظروف قاسية. غمر الجهاز في الماء حتى عمق 1.5 متر لمدة تصل إلى 30 دقيقة. إذا أسقط عامل مستودع جهاز الراديو على رصيف التحميل المبلل أثناء عاصفة مطرية غزيرة، أو إذا قام أحد موظفي الخدمة بدفعه عن طريق الخطأ في منطقة التنظيف بفضل تصميمها المتين، يمكن مسح الجهاز وتجفيفه بسهولة وإعادته إلى الخدمة فورًا. يؤدي ذلك إلى خفض تكاليف إصلاح واستبدال المعدات بشكل كبير.

5.4 أداء نقل ممتد: بطارية عالية السعة ومنفذ Type-C مريح

تتطلب بيئات البيع بالتجزئة ساعات عمل طويلة، حيث تمتد نوبات عمل الموظفين في كثير من الأحيان إلى 12 أو 14 ساعة خلال أوقات الذروة. خلال مواسم الأعياد. تم تصميم جهاز DM-800 مع مراعاة كفاءة استهلاك الطاقة، حيث يستخدم مُشفّر الصوت AMBE3000++ و إدارة محسّنة للطاقة الرقمية. في الوضع الرقمي، يوفر جهاز DM-800 عمر بطارية تشغيلي مثير للإعجاب عمر البطارية يتجاوز 14 ساعة بشحنة واحدة.

بالإضافة إلى ذلك، يتميز جهاز DM-800، إلى جانب قواعد الشحن المكتبية القياسية، بوحدة مدمجة، منفذ شحن USB من النوع C محمي موجود مباشرة على جانب حزمة البطارية. وهذا يسمح للموظفين بـ اشحن أجهزة الراديو الخاصة بهم بسرعة باستخدام شواحن الهواتف الذكية القياسية أو محولات طاقة السيارة أو الطاقة المحمولة البنوك في الميدان، مما يقضي على وقت التوقف الناتج عن نفاد البطاريات.

ملخص المواصفات الفنية الرئيسية

توضح الجداول التالية المعايير المحددة المستخرجة من بيانات الأجهزة المستخدمة في هذا النشر لضمان الامتثال الصارم للوائح معايير الترددات اللاسلكية والسلامة الهيكلية:

6.1 معلمات محطة قاعدة جهاز إعادة الإرسال الرقمي KangLong DM-5300

6.2 معايير جهاز الراديو المحمول عالي الطاقة KangLong DM-800

التنفيذ والاختبار الميداني والنتائج الواقعية

تم تنفيذ عملية نشر النظام فعلياً خلال ليلة واحدة لتجنب أي تعطيل للمراكز التجارية العادية ساعات التداول. بمجرد تثبيت أجهزة إعادة الإرسال الأساسية DM-5300 الموجودة على سطح المبنى، وتأريضها لحمايتها من الصواعق، وتم ربطها بالمزدوجات والهوائيات المعزولة، وأجريت سلسلة من اختبارات المشي الصارمة عبر كل متر مربع من المنشأة.

7.1 إزالة التشويش الصوتي

بفضل مُشفّر الصوت المتقدم AMBE3000++ وخوارزميات تصحيح الأخطاء الرقمية المدمجة في جهاز DMR بفضل هذا الإطار، يحافظ النظام على صوت واضح في جميع أنحاء منطقة التغطية. على عكس أجهزة الراديو التناظرية القديمة التي تزداد الضوضاء والتشويش كلما ابتعدت، بينما تظل الإشارة الرقمية واضحة حتى الحافة المطلقة لحدود التغطية. ضوضاء خلفية من حشود المتسوقين الصاخبة، ومراوح التهوية، ويتم تصفية حركة المرور في مرآب السيارات بالكامل، مما يوفر اتصالات صوتية واضحة للجميع. قسم.

7.2 اختراق سلس للمناطق الحرجة

قام مهندسو الاختبار الميداني برسم خرائط منهجية للمواقع المعروفة التي تُسبب مشاكل: مصاعد الخدمة العميقة، و سلالم ذات قلب خرساني سميك، ورفوف تخزين كثيفة داخل مناطق التخزين الخلفية. مدعوم من تم اختبار إشارة خرج الإرسال البالغ 10 واط لجهاز DM-800 ومكررات الإشارة عالية الكسب المثبتة على السطح. استقبال مثالي في جميع المواقع. تم القضاء تمامًا على المناطق الميتة، مما أدى إلى إنشاء شبكة واحدة متصلة. شبكة اتصالات تغطي مساحة 21000 متر مربع.

7.3 الفصل الإداري المثالي

أثناء محاكاة أقصى حمل تشغيلي، يقوم المستخدمون عبر القنوات الأربع جميعها بالإرسال في وقت واحد. عملت برمجة TDMA ثنائية الفتحة على محطتي القاعدة DM-5300 بشكل مثالي. لم يكن هناك أي شيء على الإطلاق انعدام التداخل أو انحراف القناة. نفّذ فريق الأمن بنجاح عمليات حساسة دون أي تداخل. لم يتم الاستماع إلى أي تحديثات لوجستية خاصة بالمستودعات، وظل مكتب خدمة العملاء هادئًا ومهنيًا.

خاتمة

من خلال استبدال معداتهم التناظرية القديمة بنظام KangLong DMR الرقمي المصمم خصيصًا، أصبح التسوق حلّ المركز مشاكل الاتصال لديه نهائياً. وقد تم ذلك بفضل الجمع الذكي بين جهازي إعادة الإرسال DM-5300 اللذين يستخدمان أتاحت تقنية TDMA ثنائية الفتحة للمركز التجاري تشغيل أربع قنوات مخصصة بسهولة باستخدام جهازين فعليين فقط الترددات. أدى الفصل المادي للهوائيات على السطح إلى إيقاف تداخل القنوات المتبادلة تمامًا، بينما أدت قدرة خرج 10 واط لأجهزة DM-800 المحمولة إلى القضاء على كل منطقة ميتة في جميع أنحاء مساحة 21000 قدم مربع

خاصية العداد.

بفضل التشفير القوي للأجهزة بتقنية AES256 والتصميم المقاوم للماء فائق المتانة بمعيار IP68، فإن موظفي المركز التجاري تم تجهيز النظام الآن بأداة اتصال موثوقة وآمنة للغاية. يضمن هذا النظام سير العمليات اليومية بسلاسة. تساهم هذه التحسينات في تحسين العمليات والسلامة، وستدعم العمل بسهولة لسنوات قادمة.

مقدم الخدمات التقنية للمشروع: شركة كانغلونغ للإلكترونيات المحدودة.

عنوان منشأة التصنيع الخاصة بالشركة: 102، مبنى 11،23 شارع Chuangzao، Xiamei، Quanzhou، Fujian، 362302، CN

البوابة الإلكترونية الرسمية للمؤسسة: www.kanglongradio.com
